气动薄膜三通调节阀是台臣阀门主打的产品,我司生产气动薄膜三通调节阀性能可靠,性价比高,得到诸多新老客户的认可。气动薄膜三通调节阀广泛应用于需要分流或合流介质的场合中做为流量、压力、温度调节使用。

台臣阀门 > 阀门分类 > 阀门分类

气动调节阀

电话
发送邮件
销售咨询
tiaojiefatupian/qidongbaomosantongtiaojiefa.jpg
  • tiaojiefatupian/qidongbaomosantongtiaojiefa.jpg

气动薄膜三通调节阀

型号:ZMAQ
品牌:台臣/TAICHEN
口径:DN25-300、1”-12”
温度:-250~550℃
公称压力:PN1.6-10mpa
作用形式:合流(一进两出)分流(两进一出)
名称:三通分流调节阀、三通合流调节阀
相关产品:电动三通调节阀、气动三通球阀
质保期:18个月
联系电话:021-57562898
ZMAQ气动薄膜三通调节阀工作原理:
ZMAQ气动薄膜三通调节阀(又名气动三通控制阀)有合流和分流两种形式,由气动执行机构和三通合流或三通分流调节阀组成。工作是以气源为驱动力,定位器为基础,接受统一的标准信号4-20ma或0-10v驱使阀门开度与此操作信号相对应。合流阀的作用是将两种流体汇合成一路流体,分流阀是将一种流体分成两路流体。分流与合流只能对应选用,但当气动薄膜三通调节阀的口径大于80mm时,合流阀可用于分流场合,可代替两台单、双座调节阀,节省投资,占据空间小。气动薄膜三通调节阀通常用于热交换的两种介质调节及简单的配比调节。台臣阀门气动薄膜三通调节阀广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN25~300mm;适用流体温度有-40~+450℃;按温度高低配用不同阀盖可分常温型、高温型两种。泄 漏等级有II级、IV级;流呈特性为直线和等百分比。多种品种规格可供选择。
ZMAQ气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构,具有结构简单、重量轻、体积小、拆装方便等优点。上海台臣气动薄膜三通调节阀广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
ZMAQ气动三通调节阀合流、分流阀芯位置:
ZMAQ气动三通合流调节阀和气动三通分流调节阀芯位置不一样,合流调节阀的阀芯位于两阀座之内,分流阀的阀芯位于两阀座之外,这样设计阀芯,可以使流动方向将阀芯处于流开状态,合流调节阀能稳定操作。所以,一般而言,合流调节阀应用于合流的场合,分流调节阀应用于分流的场合。
ZMAQ气动薄膜三通调节阀有三通合流及三通分流两种作用方式,在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。实现对压力、流量、温度、液位等参数的调节,阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,稳定性好、不易产生震动、噪声低、允许使用压差大,连线简单等特点。公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于DN100和压差较大的分流场合,不能互换使用。
ZMAQ气动薄膜三通调节阀有两种结构形式:
ZMAQ气动薄膜三通调节阀有3个出入口与管道相连,相当于两台单座阀合成一体。按作用方式分为气动三通合流调节阀和气动三通分流调节阀两种。合流调节阀是两种流体通过阀加以混合,例如两种不同温度的流体通过阀混合温度介于前两者之间的流体。这种阀有两个进口和一个出口。分流调节阀是把一种流体通过阀后分成两路,当阀在关闭一个出口的同时就打开了另一个出口,这种阀有一个入口和两个出口。
ZMAQ气动薄膜三通调节阀采用双阀芯上下导向结构,配用多弹簧执行机构,阀体为四通结构,即一进二出(分流型),二 进一出(合流型),从而达到流体混合升温或降温作用,或流体不等呈分流,满足不同工况的使用要求。上海台臣三通调节阀体具有结构紧凑、里呈轻、动作灵敏、压降损失小、允许压新式高、阀容呈大、流呈特性精确和维护方便等优点,可用于各种不同的的工作条件,特别适用于石油工业热交换器的温度控制系统和其他各行业的自动化控制。
ZMAQ气动薄膜三通调节阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节,一台三通调节阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管道及费用。
ZMAQ气动薄膜三通调节阀分类:
1、气动三通调节阀有两个阀芯和阀座,结构与双座阀类似。但三通调节阀中,一个阀芯与阀座间的流通面积增加时,另一个阀芯与阀座间的流通面积减少。而双座阀中,两个阀芯和阀座间的流通面积是同时增加或减少的。
2、气动三通调节阀的气开和气关只能通过选择执行机构的正作用和反作用来实现。双座阀的气开和气关的改变可直接将阀体或阀芯与阀座反装米买现。
3、台臣气动三通调节阀用于需要流体进行配比的控制系统时,由于它代替一个气开控制阀和一个气关控制阀,因此,可降低成本并减少安装空间。
4、气动三通调节阀也用于旁路控制的场所,例如,一路流体通过换热器换热,另一路流体不进行换热。当三通阀安装在换热器前时,采用分流三通调节阀;当三通调节阀安装在换热器后时,采用合流三通调节阀。由于安装在换热器前的三通阀内流过的流体有相同温度,因此,泄漏量较小;安装在换热器后的三通阀内流过的流体有不同的温度,对阀芯和阀座的膨胀程度不同,因此,泄漏量较大。通常,两股流体的温度差不宜超过150℃。
5、采用阀笼结构的气动三通调节阀,带平衡孔,采用阀笼导向。因此,可大大降低不平衡力。早期的三通调节阀采用圆筒薄壁窗口,用阀芯侧面导向,虽然可减小不平衡力,但在一股流体接近关闭(流关流向)时,仍有较大的不平衡力,而且,随阀门开度的变化,不平衡力变化,采用带平衡孔的阀笼结构,可使不平衡力消除,并有阻尼作用,有利于控制阀的稳定运行。
6、由于气动三通调节阀的泄漏量较大,在需要泄漏量小的应用场合,可采用两个控制阀(和二通接管)进行流体的分流,或合流,或进行流体的配比控制。
ZMAQ气动薄膜三通调节阀的结构特点:
1.气动三通调节阀的分流调节阀工作时,一个通路处全关,另一个通路在全开的位置,关闭时受力与单座阀相似。
2.气动三通调节阀是由单、双座阀改型而成,并利用阀芯自身导向,更换气开气闭时,必须更换执行机构。
3.由于小口径不平衡力小,当DN≤80时,合流调节阀可以用于分流场合。
4.气动三通调节阀阀芯与套筒阀的套筒一样,其节流面积又开打窗口和打小孔两种,后者有降低噪声、减少共振的功能。
ZMAQ气动薄膜三通调节阀法兰标准:
铸铁法兰按GB4216.5-84
铸钢法兰按GB9113-88 JB/T79-94
法兰密封面型式:PN10 、PN16为凸面;PN40 PN64为凹凸面,阀体为凹面.
薄膜执行机构气信号接口:内螺纹M16×1.5

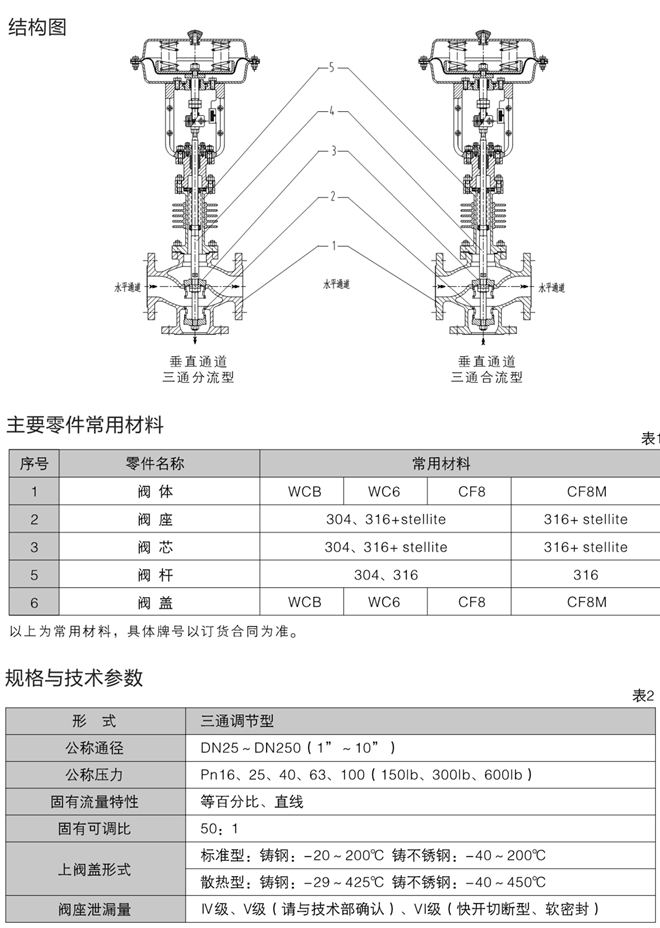

夹套保温型夹套载热体接口:对焊φ18×4气动三通调节阀结构图气动三通调节阀流向图气动三通调节阀流量表三通调节阀流向图气动三通调节阀外形尺寸图
