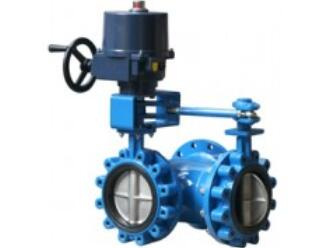

电动三通蝶阀简介：
电动三通蝶阀是在三通球阀的基础上演变而来，但是在性能上三通蝶阀比三通球阀开关轻松，适合的口径大很多、可达800-1600mm、温度范围也比较广、可达-29-600℃，在特殊场合可采用310S双相钢温度可达1000℃。台臣三通蝶阀有软密封和硬密封两种，软密封风适合水、液体等，硬密封适合高温烟气、氮气、蒸汽等。因三通蝶阀是密封面是采用了硬密封多层次，且阀座对焊了合金钢所以密封面寿命更长，密封性能更好。电动三通蝶阀分为T型合流、L型分流两种（当出口一边打开，另外一面就同时关闭）实现了一台三通蝶阀代替两个电动蝶阀。电动三通蝶阀广泛用于冶金，化工，电厂，造纸，医药，饮用水等各个行业。
TCD944W-10系列
电动三通通风蝶阀是我公司自主研发和生产的调节和截流装置，适用于各种腐蚀性、非腐蚀性的高温低压气体介质，广泛应用于能源、石油化工、电力、冶炼、医药、造纸等领域的高温气体排放、余热利用、回收等用途，可在任意位置直接安装在管线或容器上。
电动三通蝶阀性能特点：
●有效通风面积大，流阻小
●通轴结构，强度大，热变形小●高温轴承支撑。●拆装及维修简便。结构简洁， 可靠性高
●模块化结构设计，适用用各种安装方式●90回转，开启迅速
●流量特性趋于直线，调节性能好
●连杆机构，动作可靠，各方向同步性好●后座式密封结构， 内泄漏小●适用于多种高温介质功能和结构简介
电动三通蝶阀结构：
电动三通式通风蝶阀采用T型三通结构,在每个出口内放置- -个阀板，通过改变阀板在管道内的角度，从而达到节流作用。两个阀板轴通过连杆机构以硬连接方式连接到执行机构，由一台大扭矩角行程电动执行机构直接驱动，可保证两个阀板可靠的同步动作。以保证在一个出口关闭时另一个出口同步开启。
阀内密封采用后座式结构，这样即可保证高温介质的耐用性，同时保证泄漏量低。采用无缝管制造工艺，可满足要求无缝管道的特殊用途(如石油、化工行业)。
结构设计简要说明
高温调节与控制是自控执行中的难题，这一难题的主要表现是高温膨胀产生卡阻及切断问题。从设计、选型和使用的角度，从以下几个方面简要说明
1)阀体及阀内件材料的选择问题
用于450'C以上的环境中的调节阀，在设计和选用时必须考虑温度、压力条件对材料机械强度的影响，-般合金钢材料可使用的最高温度为500C左右。对于高于538C的场合，阀体通常采用不锈钢，而且材料含碳呈最好控制在0.04 ~0.08%之间，因此我们选用0Cr18Ni9 (304) 或材料1Cr18Ni9 (302) (使 用温度-196~-800C)。
注: 1Cr18Ni9 (302)合碳量偏高，易出现晶间腐蚀，耐蚀性能也不如0Cr18Ni9(304)，但强度较高。
2)热膨胀，冷收缩的影响
高温阀与常温阀的结构及阀内件有很大的差异，如导向间隙、阀板、阀杆转动I间隙、轴承方式等。除了从设计、制造方面控制外，从阀型结构的选择上未减少热膨胀、冷收缩的影响的方式更为可取。实践证明后座式蝶阀是一种非常好的高温阀，后座挡板与阀体内腔间的间隙为3~5 mm,可彻底解决阀板与阀体内腔高温中卡阻的问题，并可达到较高的切断性能
介质温度高于400C的场合若采用通常的内部轴承结构，由于轴承材料的耐温问题、润滑问题和热膨胀、冷收缩的影响问题等，均容易引起阀杆的卡浔或阻力增大等，所以此种结构是不可靠的。
我公司采用外部轴承结构未保证阀杆的定位与支撑，这样可以避免内部高温对导向、定位绪构的影响。采用加租的贯通型阀杆提高阅板整体强度，两端外部轴承定位、支撑和保护结构，能有效保证阀杆在轴向的准确定位，并避免阀板因重力而下垂造成的堵卡。
3)填料的耐温性能
标准的聚四氟乙烯填料仅能用于200C以下场合，因此，高温条件下采用耐温性能优异的柔性石墨填料。(氧化介质条件下使用温 度196~700C)
4)阀内密封方式的选择
在高温条件下实现较高的切断性能是很困难的，很多常规的高性能密封方式是不可取的(如0形圈、四氟材料、弹性金属材料等)。在500C以内，可采用特种复合石里阀座软密封方式。在500C以上的条件下，只能采用全属对金属硬密封方式。为防止因高温中材料膨胀，而产生的卡阻的问题，密封间隙通常留得较大。从而导致泄源率较大。为解决这一问题，我们设计了后座式结构，阀关闭时阀板平面压于阀座上的结构, :形成整体密封面，可达到较好的密封效果，泄漏率可控制在0.5%以内。同时金属硬密封结构较软密封的使用寿命更长，寿命期内不需要更换阀座密封材料。而软密封结构需要定期更换阀座密封材料。
5)执行机构保护在高温条件下，介质热量的传导对执行机构的影响是较大的，为此采用加长支架，
加长支架可散热，同时在支架与执行机构之间衬附隔热垫:增加联轴器，执行机构输出轴通过联轴器再连接到阀杆，这样可有效阻断热传导的通路:可以保护执行机构。
电动三通蝶阀优点：
1、电动三通蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
2、 三通阀有两个阀芯和阀座结构与双座阀类似，但在三通阀中，一个阀芯与阀座间的流通面积增加时，另一个阀芯与阀座间的流通面积减少。而在双座阀中两个阀芯与阀座间的流通面积是同时增加或同时减少的。
电动三通蝶阀性能参数：
| 品牌、厂家：TAICHEN、台臣 | 型号：TCD944X、TCD944H |
| 认证：IS9001 | 材质：碳钢、不锈钢、球铁、铬钼钢 |
| 适用介质：水、空气、油品等 | 压力环境：低温、常温、高温 |
| 流动方向：分流、合流 | 驱动方式：电动开关、电动调节、防爆 |
| 零部件及配件：阀体、执行器 | 连接方式：法兰式 |
| 工作温度：低温、中温、高温 | 工作压力：低压、中压、高压 |
| 密封形式：自动密封 | 密封面材质：软密封、硬密封 |
| 结构形式：中心密封 | 规格：DN40～1600 |
电动三通蝶阀工作原理：
电动三通蝶阀与普通蝶阀的区别就是多一个流道口，三通蝶阀的主要作用是用于改变介质的流向。电动三通蝶阀除了进口A、出口B、还有换向口C，当阀门打开，介质从A进入阀门，经B流出阀门，当旁路需要介质流入时，开启电动执行机构，阀芯换向，介质A进C出；当管线不需要介质流入时，开启电动执行机构，阀门关闭截断介质。台臣阀门可根据工况需求定做硬密封三通蝶阀、大口径三通蝶阀、高温三通蝶阀等产品。
电动三通蝶阀标准：
法兰执行标准：GB9113、GH20592、HG20615、ASME B16.5、ASME B16.47
结构长度执行标准：API609、GB/T12221、ASME B16.10
阀门制造标准：API609、GB/T12238、JB8527
阀门试验与检验标准：GB/T12238、API598
高温电动三通蝶阀外形尺寸图、大口径电动三通蝶阀厂家信息请联系工作人员。
