精小型气动套筒调节阀是台臣阀门专业生产的产品之一。台臣品牌精小型气动套筒调节阀适用于大流量、高压降和泄漏少的场合。如需采购请联系本站工作人员。

上海台臣阀门有限公司 > 阀门分类 > 阀门分类
电话
发送邮件
销售咨询
tiaojiefatupian/jingxiaoxingqidongtaotongtiaojiefa.jpg
  • tiaojiefatupian/jingxiaoxingqidongtaotongtiaojiefa.jpg

精小型气动套筒调节阀

品牌:台臣/TAICHEN

型号: ZJHM

阀体和阀盖:ZG25、304、316

阀内件:1Cr18Ni9(需要特殊材料或硬化处理,可与本公司商洽)

填料:聚四氟乙烯,柔性石墨,石棉纺织填料

膜片:丁晴橡胶夹增强涤纶织物

压缩弹簧:60Si2Mo

膜盖:A3

衬套:石墨复合材料

垫片:橡胶石棉板,1Cr18Ni9石棉缠线垫片

气动套筒调节阀型号编制说明

Z J H M -25 P G B
自控阀门 执行机构 执行机构 阀门结构类型 公称压力 阀体材质 温度类型 作用形式
  J:精小型 多弹簧气动薄膜 P:单座 16:1.6MPa C:碳钢 G:中温常温省略 K:气开式
      M:套筒 25:2.5MPa P:不锈钢   B:气闭式
        40:4.0MPa
        64:6.4MPa

精小型气动套筒调节阀简介:

      ZJHM精小型气动套筒调节阀具有外形小、体轻、精确和高效等特点,是符合IEC标准的新一代调节阀产品。气动薄膜调节阀是生产过程自动控制系统的执行器中用量最大和最重要的产品之一,而ZJHP系列精小型气动单座调节和ZJHM系列精小型气动套筒调节阀,又是用户选用量最大、使用面最广的通用产品,它广泛用于一般流体介质的工艺过程控制。除了具备气动仪表的共同优点外,ZJHM系列精小型气动薄膜调节阀还具有可靠的动作特性、精确的流量特性和宽大的可调范围。同时,稳定的操作、甚小的阀座泄漏更是本产品突出的特点。因此,本产品将以上述的独特优点,在各工业部门的广泛应用中取得高质量的控制效果。

ZJHM型精小型气动套筒调节阀,上海台臣阀门有限公司

ZJHM精小型气动套筒调节阀概述:

      ZJHM精小型气动套筒调节阀因为其稳定性好、维护简单而广泛应用,可设计成平衡式消除了阀瓣上的大部分静态不平衡力,并有一定的阻尼作用,可以减小流体流动引发振动,能用于压差相对较大的场合,可选择多弹簧气动簿膜机构或电动执行机构等。台臣阀门精小型气动套筒调节阀形小、体轻、高性能、大容量,是新一代通用调节阀产品。它广泛应用于石化、轻纺等行业中,一般流体介质和工艺条件,且安装空间紧凑的自动控制系统。

 ZJHM精小型气动套筒调节阀工作原理

      ZJHM系列精小型气动套筒调节阀(相当于CV3000的HCB型笼式双座调节阀),是由ZHA(B)型气动多弹簧薄膜执行机构和VJM型低流阻套筒组成。外来的气动压力信号输入膜室后,此压力作用在膜片上产生推力,此推力压缩弹簧组,并使推杆移动而带动阀杆使阀芯开(关),直至推力与弹簧组被压缩后的反力平衡而稳定在行程的某个位置上为止。依照上述原理可知,阀芯位移与输入压力信号具有一定的比例关系。

      ZJHM精小型气动套筒调节阀按照作用方式的不同,可分为气关式和气开式两种。气关式是由正作用执行机构和阀构成。当输入压力信号由下限值改变为上限值时,阀从全开到全关。气开式是由反作用执行机构和阀构成,当输入压力信号由下限值改变为上限值时,阀从全关到全开。

ZJHM型精小型气动套筒调节阀,上海台臣阀门有限公司

1、阀杆 2、销 3、套筒 4、连接螺钉 5、压板 6、先导阀瓣 7、导向环 8、主阀瓣 9、弹簧

 ZJHM精小型气动套筒调节阀薄膜执行器:

      气动多弹簧薄膜执行机构,具有高度低、重量轻、装校简便和输出力大等特点。它由膜片、压缩弹簧、托盘、推杆、支架、轴套和膜盖等零件构成。膜片为较深的盆形,有效面积变化小,并采用优质橡胶,在-40℃至+85℃温度下使用,动作可靠。压缩弹簧采用多根组合的形式,以减小高度。推杆的导向表面采用精细加工,通过提高硬度和降低粗糙度,以达到减小回差和增加密封性的效果。反作用式执行机构采用O型密封圈型式,与推杆、轴套配合,其结构简单,密封可靠,通过正确的设计和精确的加工,本机构省去了压缩弹簧的调节机构,可一次装成,减少了调整的麻烦。推杆与阀杆的连接则采用开缝螺母,使装卸十分灵活。

 ZJHM型精小型气动套筒调节阀,上海台臣阀门有限公司

       ZH型气动多弹簧薄膜执行机构(相当于CV3000的HV多弹簧式薄膜执行机构)按作用方式可分为正作用和反作用式两种。当信号压力增加时,推杆往伸出膜室的方向移动的执行机构为正作用式,其型号ZHA见图(d):当信号压力增加时,推杆往退出膜室的方向移动的执行机构为反作用式,其型号为ZHB,见图1(C)

气动调节阀实物图片

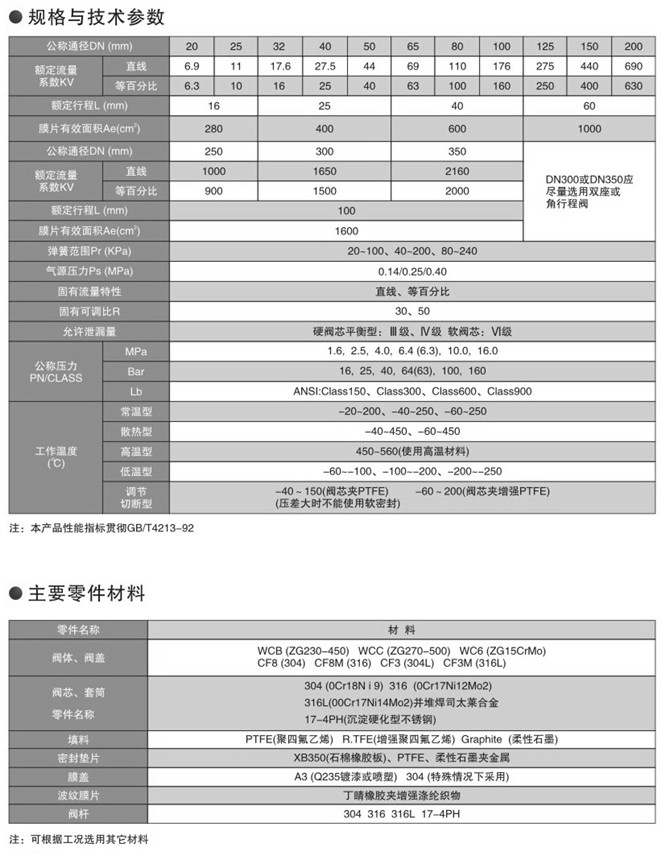

ZJHM精小型气动套筒调节阀技术参数

阀体型式:

直通铸造球型阀

公称通径:

DN20 、25 、32 、40 、50 、65 、80 、100 、200

公称压力:

PN 1.6、2.5、4.0、6.4、10.0Mpa

ANSI 150、300、 600Lb

JIS 10K、20K、30K、40K

连接方式:

法兰:FF、RF、RTJ、等

螺纹:(适用于 1”以下)

焊接:SW、BW

法兰距:

符合IEC 534

阀盖形式:

标准型、加长型(散热、低温、波纹管密封)

填  料:

V型聚四氟乙烯、柔性石墨填料等

密封垫:

金属夹石墨密封垫、聚四氟乙烯垫

执行机构:

气动:多弹簧执行机构 、单弹簧执行机构

电动:3810L系列 、PSL系列

ZJHM型精小型气动套筒调节阀,上海台臣阀门有限公司

ZJHM精小型气动套筒调节阀执行器技术参数

型号

ZHA-2

ZHA-3

ZHA-4

ZHB-2

ZHB-3

ZHB-4

对应CV-3000

HA2D

HAJD

HA4D

型号

HA2R

HAJR

HA4R

额定行程

16

25

40

60

100

L

125

113

123

101

145

111

197

143

252

172

H

334

407

459

612

Φd

56

65

80

90

L

22

36

30

35

K

M8×1

M12×1.25

M14×1.5

M18×1.5

ΦB

267

350

470

C

281

363

520

膜片有效面积

265

550

950

C㎡

气室最大容量

1100

3800

3400

10000

C㎡

弹簧范围KPa

20~100或80~240

零件

膜盖:碳钢

材料

薄膜:夹尼龙布丁晴橡胶



推杆:不锈钢



支架:铸铁HT20~40

供气压力

140~400KP

气源接管

M10×1

环境温度

-30~+70℃

重量

15

25

35

ZJHM精小型气动套筒调节阀性能指标:

序号

技术性能

不带定位器

带定位器

1

基本误差

≤+5%

≤±1%

2

回差

≤3%

≤1%

3

死区

≤3%

≤0.45%

4

泄漏量

GB/T4213-92IV级

5

额定流量系数

≤±10%

6

固定流量特性

斜率±30%

ZJHM精小型气动套筒调节阀尺寸及缩腔型内件与行程额定Cv值:

ZJHM型精小型气动套筒调节阀,上海台臣阀门有限公司

1.ZJHM系列气动薄膜套筒调节阀 等百分比特性曲线

精小型气动套筒调节阀流量特性图片

图2.ZJHM系列气动薄膜套筒调节阀 直线特性曲线

阀门尺寸inch(mm)

阀芯尺寸(mm)

额定行程(mm)

额定Cv值

阀门开度%行程

等百分比特性

直线特性

10%

30%

50%

70%

100%

10%

30%

50%

70%

100%

3/4"

8

16

0.09

0.17

0.34

0.95

1.6

0.27

0.68

1.09

1.49

1.8

10

0.14

0.27

0.53

1.48

2.5

0.42

1.06

1.69

2.32

2.8

15

0.22

0.43

0.85

2.37

4

0.67

1.66

2.65

3.65

4.4

20

0.34

0.68

1.35

3.74

6.3

1.05

2.6

4.16

5.72

6.9

1"

15

16

0.22

0.43

0.85

2.37

4

0.67

1.66

2.56

3.65

4.4

20

0.34

0.68

1.35

3.74

6.3

1.05

2.6

4.16

5.72

6.9

25

0.55

1.08

2.14

5.93

10

1.67

4.15

6.64

9.11

11

1 1/4

20

25

0.34

0.68

1.35

3.74

6.3

1.05

2.6

4.16

5.72

6.9

25

0.55

1.08

2.14

5.93

10

1.67

4.15

6.64

9.11

11

32

0.87

1.73

3.42

9.49

16

2.67

6.63

10.62

14.58

17.6

1 1/2

25

25

0.55

1.08

2.14

5.93

10

1.67

4.15

6.64

9.11

11

32

0.87

1.73

3.42

9.49

16

2.67

6.63

10.62

14.58

17.6

40

1.36

2.72

5.35

14.82

25

4.17

10.37

16.59

22.79

27.5

2

32

25

0.87

1.73

3.42

9.49

16

2.67

6.63

10.62

14.58

17.6

40

1.36

2.72

5.35

14.82

25

4.17

10.37

16.59

22.79

27.5

50

2.18

4.32

8.54

23.71

40

6.67

16.68

26.56

36.46

44

2 1/2

40

40

1.36

2.72

5.35

14.82

25

4.17

10.37

16.59

22.79

27.5

50

2.18

4.32

8.54

23.71

40

6.67

16.58

26.56

36.46

44

65

3.34

6.81

13.45

37.35

63

10.47

20.01

41.63

57.17

69

3"

50

40

2.18

4.32

8.54

23.71

40

6.67

16.58

26.56

36.46

44

65

3.34

6.81

13.45

37.35

63

10.47

26.01

41.63

57.17

69

80

5.45

10.81

21.36

59.28

100

16.69

41.46

66.37

91.14

110

4"

65

40

3.34

6.81

13.45

37.35

63

10.47

26.01

41.63

57.17

69

80

5.45

10.81

21.36

59.28

100

16.69

41.46

66.37

91.14

110

100

8.72

17.29

34.17

94.85

160

26.7

66.34

106.2

145.8

176

5"

80

60

13.62

10.81

21.36

59.28

100

16.69

41.46

66.37

91.14

110

100

21.8

17.29

34.17

94.85

160

26.7

66.34

106.2

145.8

176

125

13.62

27.06

53.4

148.2

250

41.72

103.7

165.9

227.9

275

6"

100

60

21.8

17.29

34.17

94.85

160

26.7

66.34

106.2

145.8

176

125

13.62

27.06

53.4

148.2

250

41.72

103.7

165.9

227.9

275

150

21.8

43.23

85.42

237.1

400

66.75

165.85

265.5

364.6

440

8"

125

60

13.62

27.06

53.4

148.2

250

71.72

103.7

165.9

227.9

275

150

21.8

43.23

85.42

237.1

400

66.75

165.85

265.5

364.6

440

200

34.34

68.08

134.5

373.5

630

104.7

260.1

416.3

571.7

690

ZJHM精小型气动套筒调节阀外形尺寸

ZJHM型精小型气动套筒调节阀,上海台臣阀门有限公司

阀门尺寸

L

H1

H2

h1

H3

C

B

A

L2

执行机构

inch

mm

ANSI150 PN16、25

ANSI300 PN40

ANSI600PN64、100

3/4

20

184

7.25

184

7.25

206

8.12

425

53

213

704

288

200

200

289

ZHB-22

1

25

184

7.25

184

7.25

210

8.25

435

58

218

710

288

200

200

289

ZHB-22

1 1/4

32

200

7.87

200

7.87

251

9.88

448

70

231

722

288

200

200

289

ZHB-22

1 1/2

40

222

8.75

222

8.75

251

9.88

448

75

231

722

288

200

200

289

ZHB-23

2

50

254

10

254

10

286

11.25

487

83

255

740

288

200

200

289

ZHB-23

2 1/2

65

276

10.88

276

10.88

311

12.25

628

93

311

884

360

355

355

347

ZHB-34

3

80

298

11.75

317

12.5

337

13.25

645

98

328

902

360

355

355

347

ZHB-34

4

100

352

13.88

368

14.5

394

15.5

656

115

328

913

360

355

355

347

ZHB-34

5

125

420

16.53

400

15.75

500

19.69

806

125

389

1274

470

570

570

476

ZHB-45

6

150

451

17.75

473

18.62

508

20

857

143

440

1325

470

570

570

476

ZHB-45

8

200

600

21.38

568

22.38

610

24

926

180

514

1394

470

570

570

476

ZHB-45

ZJHM精小型气动套筒调节阀调节阀的安装:

调节阀安装不符合要求会造成工作不正常或出现故障,反之,若安装得当,不仅能保证正常使用,还可延长阀的寿命,减少维修工作量和获得良好的系统控制性能。

9.1安装调节阀总体上应考虑以下方面:

1、安全:安装过程中人员和设备的安全。

2、控制性能:配管系统的压力损失应与计算调节参数时所考虑的压力损失一致,以保证所需的流量特性。进出口应尽量保证足够的直管段。

3、安装位置:应有足够的空间便于操作人员操作(包括旁路操作)以及保证调节阀和附件的就地拆卸与维修的可能性。

4、调节阀组:一般在于工艺过程配管中均安装切断阀和旁路阀,与调节阀配成阀组以适应设备连续操作的需要。维修调节阀时,要用切断阀隔离,用旁路阀调节。图3中推荐四种调节阀组布方式。在图3的方式(b)中,调节阀可安装在虚线位置。

9.2实地安装

安装人员首先应认识到调节阀是一种精密的仪表设备,不准碰撞跌摔,以免损坏。具体注意以下几点:

1、阀最好正立垂直安装在管道上,阀自重较大和有震动场合应加支承架。

2、阀体要避免前后配管或设备的法兰严重不同轴而受到过大的应力。

3、 在初次开工前和停工检修后应先冲洗配管系统后装调节阀,或在阀前安装滤网。

4、务必按照阀体上流动方向的箭头安装调节阀。

ZJHM型精小型气动套筒调节阀,上海台臣阀门有限公司

精小型气动套筒调节阀的维修:

10.1阀的清洗:检修从工艺管线上拆卸下来的阀,必须按它上面所有被工艺介质浸渍过的零部件清洗干净,以免某些有腐蚀性或其它伤害作用的流体对人和设备造成损失。同时清除零部外露表面的锈蚀。

10.2阀的拆卸:在检查阀体零部件以决定修理和更换时,首先要把执行机构和阀完全卸开。在拆卸时必须保护好经过精密加工的零件,如阀芯、阀座、推杆、轴套等以及其加工面,防止损坏。拆卸阀座时,应使用专用工具。

10.3主要零件的检修:阀芯的节流表面以及阀芯和阀座的密封面如有小的锈斑和磨损,尚可用一般机械加式中磨研的方法来修理。如果磨损严重,则必须更换新阀芯。

阀杆的密封表面损坏只能更换新的阀杆,不能修复。

推杆的导向和密封表面若损坏,对反作用执行机构必须更换新件,而对于正作用执行机构尚可作适当修理。

在检修压缩弹簧时,如发现裂纹等影响强度的缺陷,则必须用新的替换。

10.4易损件的更换:本调节阀的易损件主要是:填料、O形密封圈、垫片和膜片等零件。

每次检修时,经拆卸的填料、O形圈和垫片一律换新件。膜片拆下后需要检查时是否有预示可能发生裂纹、老化和磨损的痕迹,再根据具体情况更换与否。膜片一般在使用2~3年后必须更换。

10.5安装和调试:安装时,在零部件的定位部位、导向部位和螺纹连接部位宜涂加适当的润滑油脂,以利于下次检修时拆卸。应特别注意的是,要保证整机中推杆、阀芯部件和阀座的同轴度。安装和调试完毕后,必须按标准中规定的产品出厂试验项目进行测试,测试合格后方可安装使用。

ZJHM型精小型气动套筒调节阀,上海台臣阀门有限公司
